1 類型

HNK系列圓弧齒輪減速器包括HN系列1～4級圓弧圓柱齒輪減速器和HK系列2～4級圓錐—圓弧圓柱齒輪減速器，其結構與外形安裝尺寸與冶金設備用YNK齒輪減速器（YB/T050—93）完全相同，HNK系列減速器代號和YNK系列減速器相應代號見下表。

HNK系列的代號和YNK系列對應代號

注：H——圓弧齒輪；N——圓柱齒輪；K——圓錐圓柱齒輪；D——單級；L——二級；S——三級；F——四級；O——懸掛型；A——空心軸型。

特點和適用范圍

系列減速器齒輪采用——雙圓弧圓柱齒輪基本齒廓，齒輪采用優質中碳合金鋼，調質，中硬齒面。本系列減速器與相同材料、規格、精度、相同熱處理條件的漸開線齒輪減速器相比，具有承載能力高、壽命長等優點；與石蠟齒面減速器相比，具有工藝簡單、制造成本低的優勢。

減速器的輸入軸轉速一般不大于，工作環境溫度為—系列圓弧齒輪通用減速器廣泛用于礦山、軋鋼、石油、化工、運輸水泥等工業生產設備中。

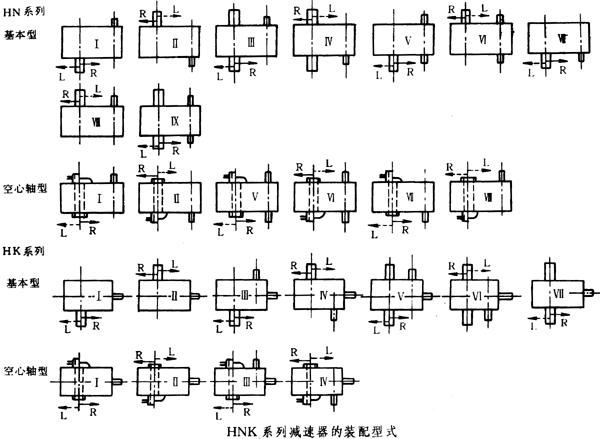

裝配型式

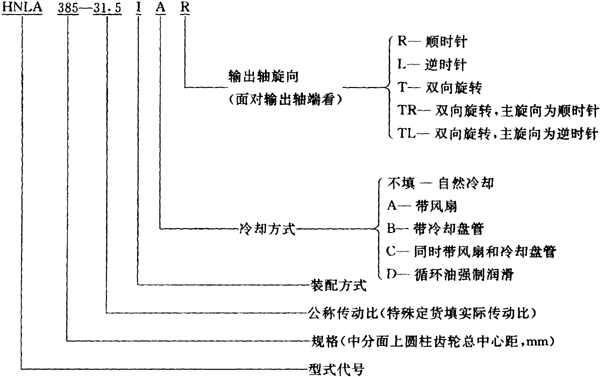

代號示例

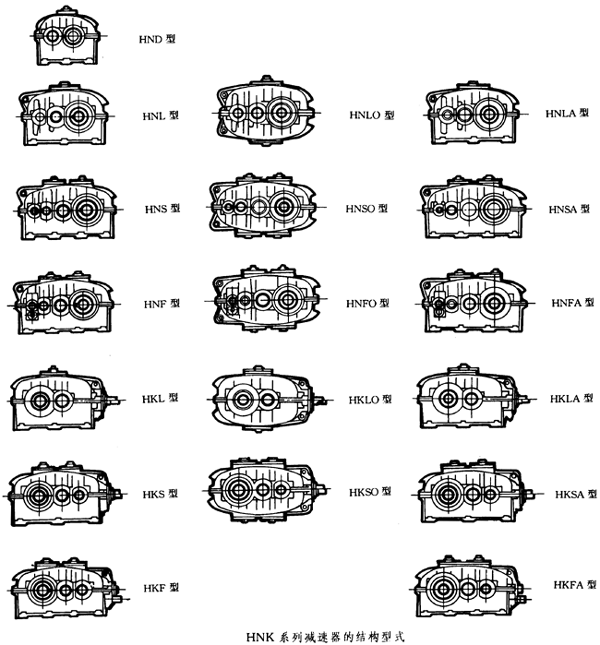

HNK型圓弧齒輪減速機結構型式Y(jié)B/T050-93

HND型減速器的中心距 （mm）
